Graftel 成立于 1991 年，总部位于伊利诺伊州罗塞尔，已成为美国核设施泄漏率监测的行业领导者。定期监测既满足联邦 NRC 法规，又可以作为一种预防措施，帮助确保发电厂员工的工作环境安全。从便携式局部泄漏率测试 （LLRT） 到建筑规模的综合泄漏率测试 （ILRT），Graftel 是美国 90% 以上的核电站以及世界各地许多其他核电站泄漏测试的首选合作伙伴。
集成泄漏率测试验证

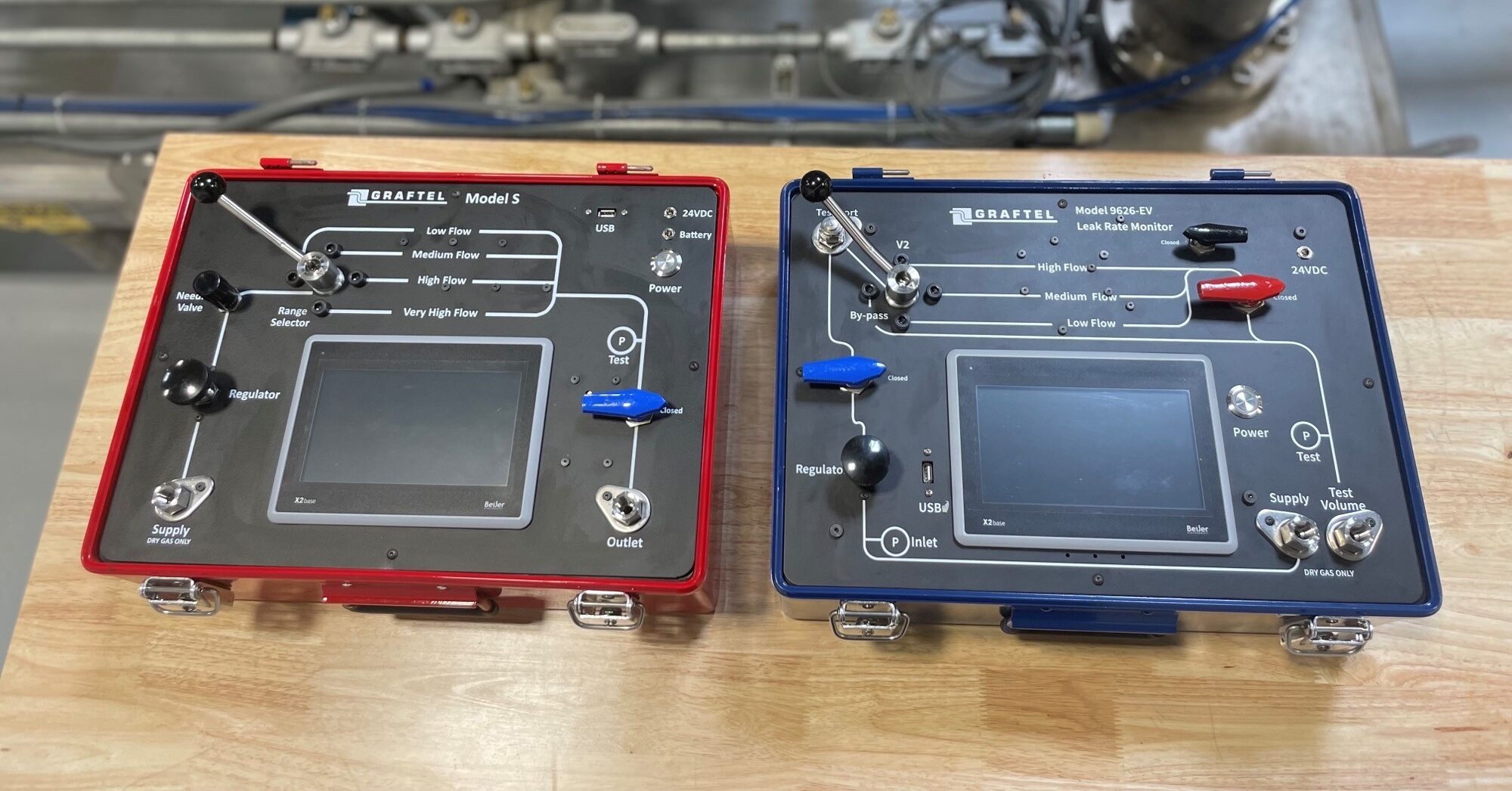

Graftel LLRT 专家展示他们的 LLRT 监视器（型号 9623）。
美国核管理委员会 （NRC） 要求所有核电厂定期接受检测，以确保其符合 NRC 10 CFR 50 附录 J 规定的安全壳泄漏要求。要求包括三种类型的测试：
- A 型测试测量初级反应器安全壳的整体综合泄漏率。
- B 型测试测量初级反应器安全壳贯穿的局部泄漏，包括气闸和电气贯穿。
- C 型测试测量安全壳隔离阀泄漏率。
Graftel 于 1993 年发明了用于 A 型 ILRT 的智能传感器技术。从那时起，Graftel 的 ILRT 已成为美国使用的主要系统。智能传感器通过减少设置和执行测试所需的时间和穿透次数，提高了 ILRT 的效率。Graftel 不仅设计和制造 ILRT 中使用的智能传感器，而且还对其进行校准。经过多年校准自己的仪器的经验，Graftel 建立了一个一流的校准实验室，该实验室已通过 ISO 17025 认证，现在为流量、压力、温度和湿度仪器提供服务。
在 ILRT 期间，Graftel 工程师将反应堆建筑加压至 46 PSIG，持续 8 小时。安装在反应器内部的 50 多个 Graftel 智能传感器可返回连续的温度和湿度数据，以计算整个测试期间的压力衰减。
在初步测试结束后，Graftel 团队将执行验证测试。该团队在建筑物中使用测压口，持续产生约 50 SLPM 的泄漏。在此测试期间，Alicat 质量流量计在智能传感器继续报告其数据时监测实际泄漏率。
对这两个数据集进行比较，以验证智能传感器是否在所需的精度规格范围内运行。Graftel 依靠 Alicat 质量流量计在 5 小时的验证测试中实现测量精度和对压力和温度变化的不敏感。
本地泄漏率测试 （LLRT） 监测仪
有时，最具破坏性的故障是由最小的组件引起的：阀门、法兰或电气贯穿。在 A 型测试中占据领先地位后，Graftel 开始设计一种适用于核设施中 B 型和 C 型测试的便携式泄漏率监测仪。如今，Graftel 的本地泄漏率测试 （LLRT） 监测仪（9623 型）是一种坚固耐用的高精度设备，能够通过流量补充或压力衰减方法进行 B 和 C 测试。

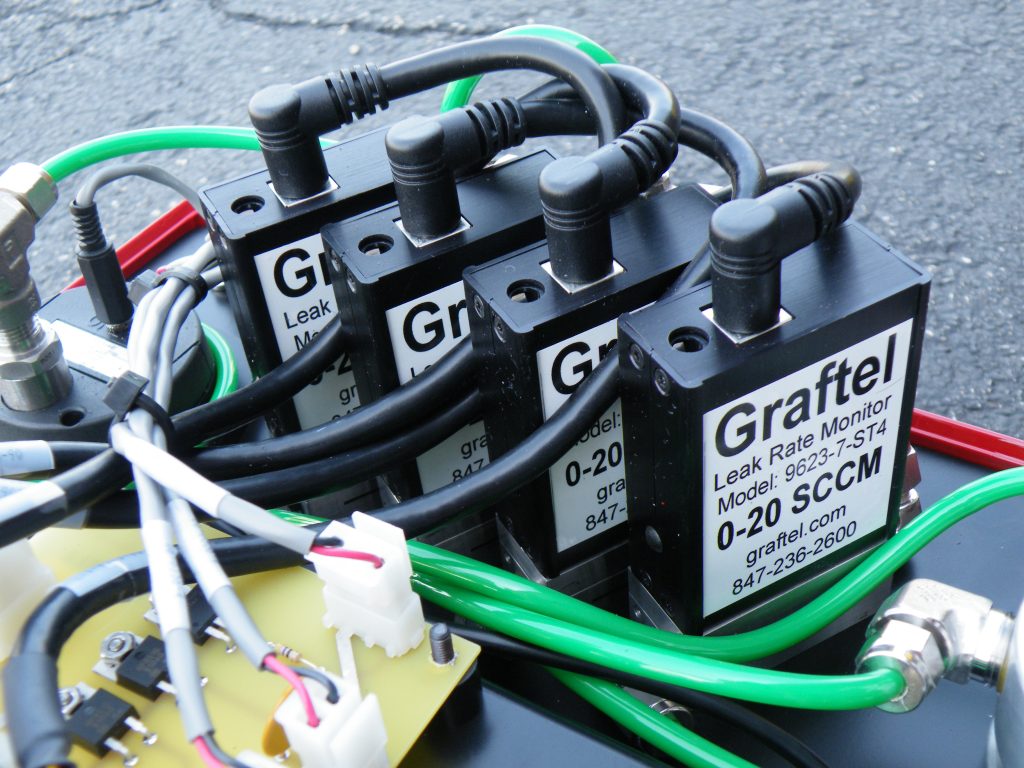

在安全壳气闸的典型 B 型测试中，气闸被密封并加压至 50 PSIG。空气或氮气被供应到 LLRT 压力调节器，该压力调节器将保持气闸内指定的测试压力。如果调节器允许额外的流量进入气闸以保持测试压力，则证明存在泄漏。进入气闸的流速揭示了气闸外的泄漏程度。每个 LLRT 都包含三个 Alicat 质量流量计，用于监测高、中、低流量范围，具体取决于特定测试的需要。
B 型气闸测试可能需要高或中范围，而隔离阀的 C 型测试可能需要很低的流量范围。可根据各个核电站的需要从 Graftel 订购定制流量范围。Graftel 还提供 LLRT 版本（9623 S 型），作为泄漏率监测标准，内置四个 Alicat 质量流量计。
作为 LLRT 的 OEM 组件，Alicat 的质量流量计是 Graftel 的不二选择。Alicat 的 RS-232 通信协议是每个质量流量计的标准配置，并原生支持多点。这允许将三个 Alicats 与 Graftel 设计的单个用户界面轻松集成。LLRT 触摸屏和 Graftel 编程允许用户从中央界面直接访问仪表功能，例如皮重和气体选择。由于 LLRT 旨在成为一个坚固的便携式装置，因此其内部的质量流量计也必须满足这些条件。由于没有移动部件或耗电的加热元件，Alicat 质量流量计节能，对颠簸、振动或方向变化不敏感。
Graftel 最早的一些 LLRT 已经返回进行维护，在现场使用 11 年后，仍然保持其原始校准精度。当放射性污染或其他当地工厂条件导致无法在工厂进行年度重新校准时，核电站工程师需要知道他们仍然可以信任他们的泄漏率监测器。Graftel 和 Alicat 共同使这成为可能。
